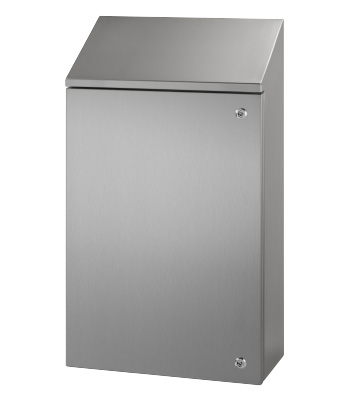

CASSE HYGIENIC DESIGN CH




Gamma di casse in acciaio inox a tenuta stagna per bassa tensione, nella versione con tettuccio inclinato parapioggia.
Pensate, progettate e realizzate per l’utilizzo in ambienti e temperature particolarmente critici, sono ideali
nei settori alimentare, chimico e petrolchimico e possono essere ampiamente personalizzate con accessori
presenti nella gamma, con lavorazioni speciali e con soluzioni ad-hoc progettate su richiesta e in collaborazione
col cliente.




CARATTERISTICHE TECNICHE

Certificazioni EN 62208: IP66 IK10
UL508A – CSA 22,2: NEMA Type 1,12,4,4X
ATEX: II 3G 3D
Materiali Acciaio inox: AISI 304 / WNr. 1.4301.
Su richiesta: AISI 316 / WNr. 1.4404.
Finitura: Scotch-Brite.
Spessore: da 1,2 mm.
Piastra di cablaggio: lamiera zincata.
Spessore: 2,5 mm.
Struttura Corpo monostruttura con tetto integrato inclinato a 30° piegato e saldato in continuo, boccole
M6 cieche sul corpo permettono il fissaggio a parete senza lavorazioni

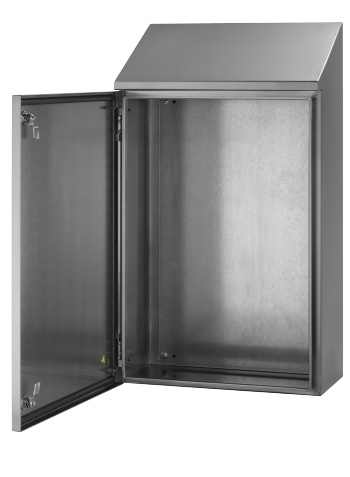

Porta Cerniere a scomparsa in acciaio inox AISI 304 con apertura superiore a 120°.
Chiusure in zama cromata con impronta doppia aletta 3 mm
(su richiesta, AISI 304 e differenti impronte).
Stesa lungo il perimetro una guarnizione poliuretanica (range temp. -40°C +90°C).
Dotazione Accessori per la messa a terra ed imballo su cartone.
Personalizzazioni Servizio di foratura a disegno e soluzioni ad-hoc.
Accessori Piastra di cablaggio.
Staffe a parete.
Sistemi di chiusura.
Tasca portadocumenti.

PORTATE MASSIME

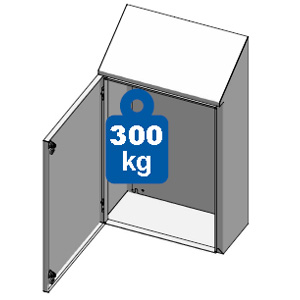

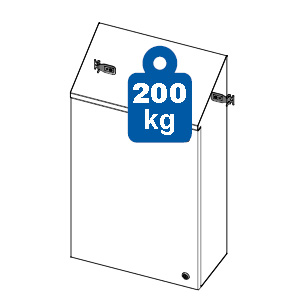

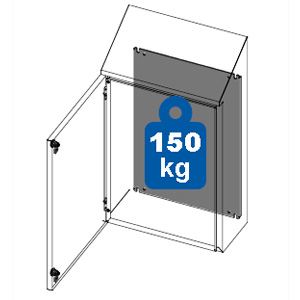

PORTA PIASTRA DI FONDO STANDARD N° 2 STAFFE FISSAGGIO PARETE PORTATA TOTALE



Tabella dimensionale disponibile nella versione pdf del catalogo generale. Richiedilo qui

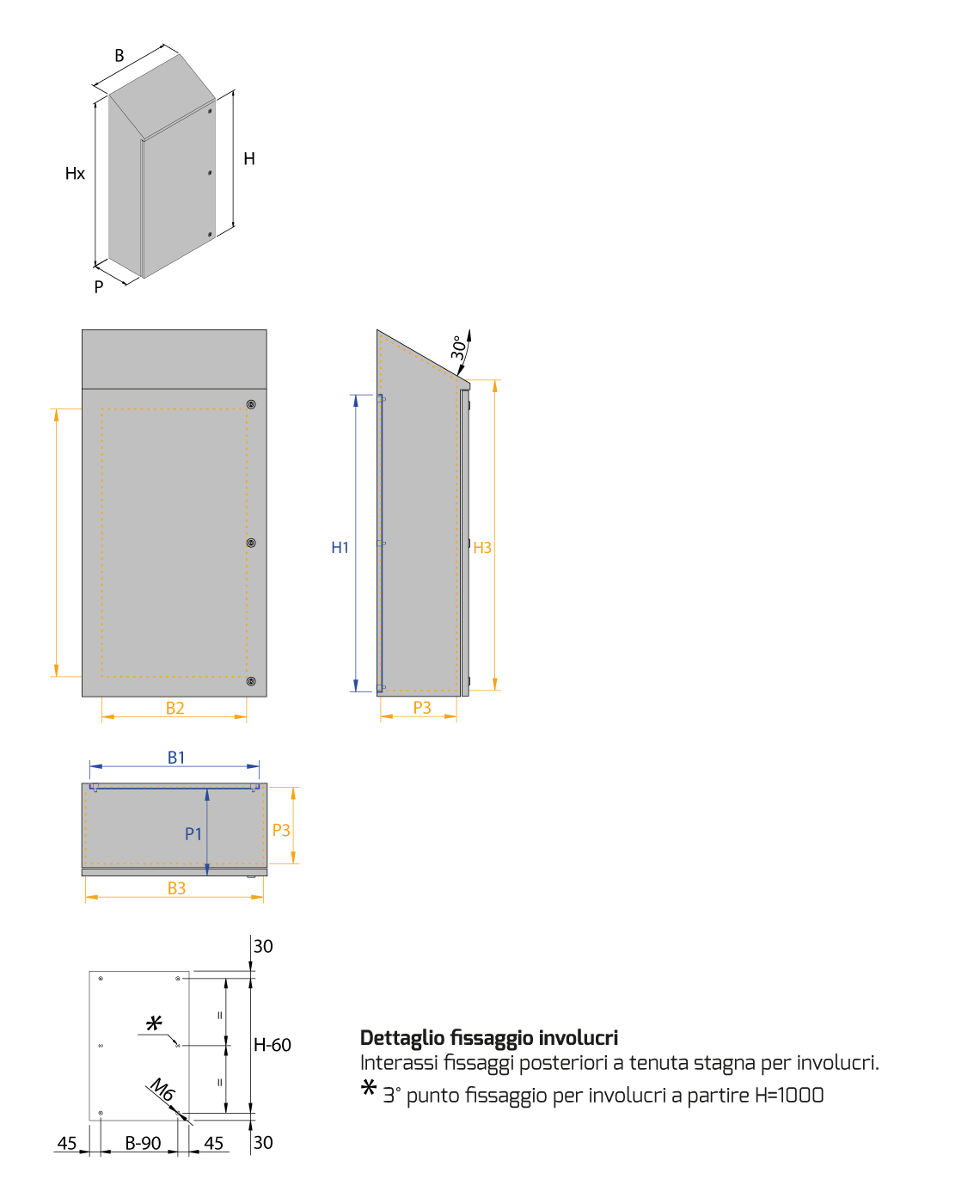

DISEGNO TECNICO

Fino ad H pari a 400 mm, 1 chiusura.
Da H 500 ad H 900 mm, 2 chiusure.
Da H 1000, 3 chiusure.
