COFFRETS INOX PORTE PLEINE CC




Les coffrets étanches en acier inoxydable Compex pour basse tension sont idéaux dans des environnements difficiles et particulièrement appropriés à l’utilisation dans les secteurs alimentaire, naval, chimique et pétrochimique exigeant la résistance maximale contre les agents agressifs. La série permet une grande personnalisation avec l’utilisation des accessoires de la gamme, des usinages spéciaux et des solutions ad hoc conçues à la demande et en collaboration avec le client.



CARACTÉRISTIQUES TECHNIQUES

Approval EN62208: IP66 IK10
UL508A - CSA C22.2 n°. 14-13
NEMA Type 1,12,4,4X
Matériaux Acier inox : AISI 304 / WNr. 1.4301.
Sur demande : AISI 316 / WNr. 1.4404.
Finition : Scotch-Brite.
Épaisseur : de 1,2 mm.
Plaque de câblage : tôle galvanisée.
Épaisseur : 2,5 mm.
Structure Corps monobloc plié et soudé en continu;
des inserts traversants M6 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°.
Serrures en Zamak chromées à empreinte à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes).
Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C +90 °C).
Équipement Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations Service de perçage d’après dessin et solutions ad hoc.
Accessoires Plaque de câblage.
Porte intérieure.
Toit anti-pluie.
Fixations murales.
Systèmes de fermeture.
Porte-documents.

CAPACITÉS MAXIMALES

PORTE PLAQUE ARRIÈRE STANDARD N° 2 SUPPORTS DE FIXATION MURALE CAPACITÉ TOTALE



Tableau des dimensions disponible dans la version pdf du catalogue général.

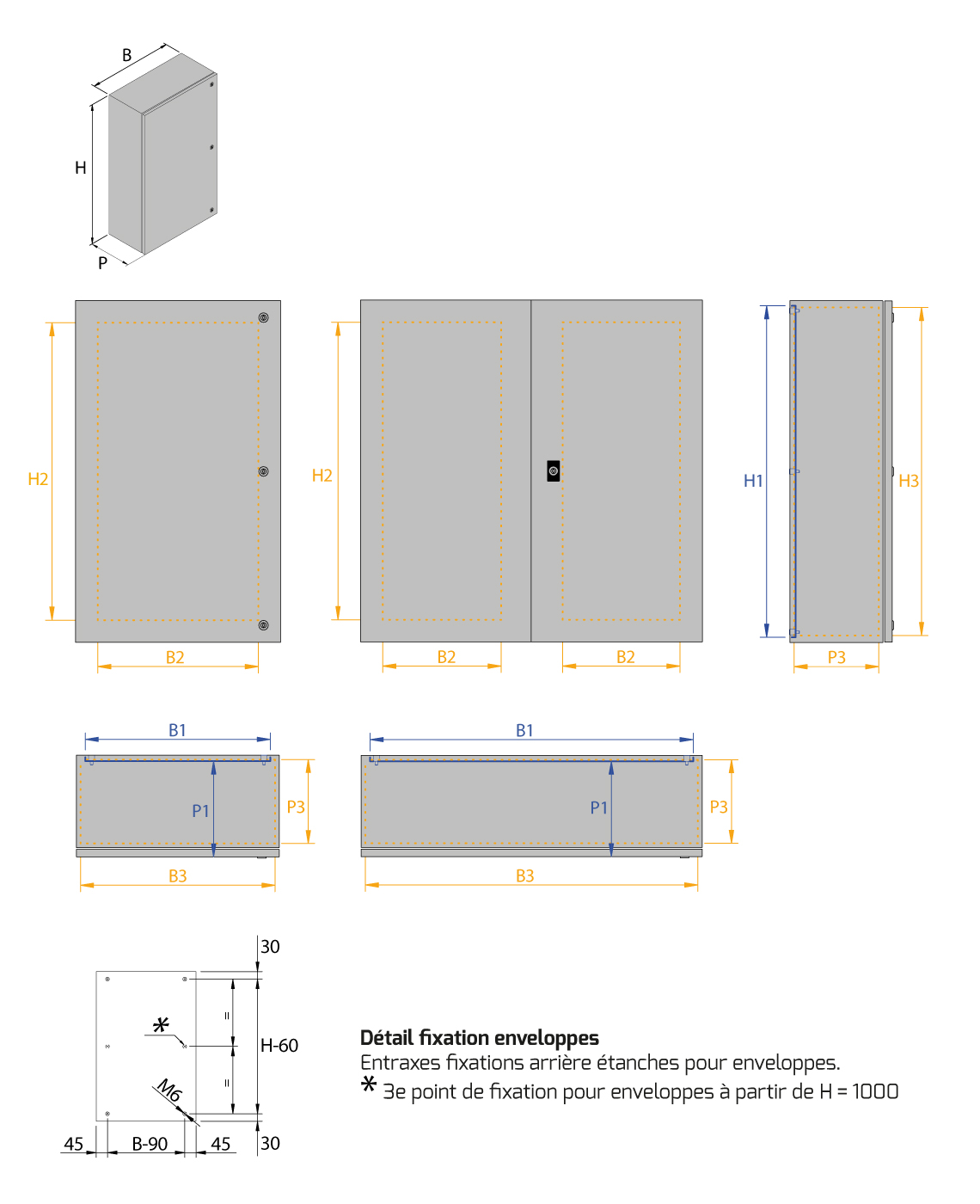

DESSIN TECHNIQUEDESSIN TECHNIQUE - COFFRETS CC

Dimensions plaque
de montage inetrne
Zone perçage porte Zone perçage enveloppe
Base enveloppe B B1 B2 B3
Hauteur enveloppe H H1 H2 H3
Profondeur enveloppe P P1* P3
* Distance utile entre plaque de montage interne et porte



Téléchargez la classification IP et les déclarations de conformité

Classification IP Déclaration de conformité CE Déclaration de conformité UL_CSA
