COFFRETS MUNIS DE PORTE PLEINE ET TOIT INCLINÉ INTÉGRÉ CH

Gamme de coffrets étanches en acier inoxydable pour basse tension, avec toit incliné 30° intégré. Conçus et réalisés pour l'utilisation dans des environnements et avec des températures particulièrement critiques, ils sont appropriés à l'utilisation dans les secteurs alimentaire, chimique et pétrochimique et peuvent être amplement personnalisés avec les accessoires de la gamme, des usinages spéciaux et des solutions ad hoc mises au point à la demande et en collaboration avec le client.

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à
proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Pointez sur chaque image pour lire la légende correspondante

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN 62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite. Épaisseur : de 1,2 mm. Plaque de câblage : tôle galvanisée. Épaisseur : 2,5 mm.
Structure	Corps monobloc, avec toit intégré incliné à 30°, plié et soudé en continu ; des inserts traversants M6 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte	Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Serrures en Zamak chromées à empreinte à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C +90 °C).
Équipement	Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de câblage Fixations murales. Systèmes de fermeture. Porte-documents.

CAPACITÉS MAXIMALES

PORTE	PLAQUE ARRIÈRE STANDARD	N° 2 SUPPORTS DE FIXATION MURALE	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général.

TABLEAU DIMENSIONNEL

DIMENSIONS DE L’ENVELOPPE				CODE	PORTES N°	POIDS	DIMENSIONS PLAQUE DE MONTAGE INTERNE			CODE PLAQUE DE MONTAGE INTERNE	SURFACE UTILE PERÇAGE					CERTIFICATIONS
B	H	Hx	P				B1	H1	P1		B2	H2	B3	H3	P3	EN62208	UL/CSA
mm	mm	mm	mm			Kg	mm	mm	mm		mm	mm	mm	mm	mm	EN60529-EN62262	UL50E / CSA 22.2
300	400	543	210	CHA03004021	1	11,80	347	513	194	CPE030040	349	503	282	382	165	IP66 – IK10	1,12,4,4X
400	400	543	210	CHA04004021	1	13,60	347	513	194	CPE040040	349	503	382	382	165	IP66 – IK10	1,12,4,4X
400	500	643	210	CHA04005021	1	15,10	447	613	194	CPE040050	449	603	382	482	165	IP66 – IK10	1,12,4,4X
400	600	766	250	CHA04006025	1	19,10	547	736	234	CPE040060	549	726	382	582	205	IP66 – IK10	1,12,4,4X
500	500	643	210	CHA05005021	1	17,20	447	613	194	CPE050050	449	603	482	482	165	IP66 – IK10	1,12,4,4X
500	500	695	300	CHA05005030	1	22,90	447	665	284	CPE050050	449	655	482	482	255	IP66 – IK10	1,12,4,4X
500	700	866	250	CHA05007025	1	23,30	647	836	234	CPE050070	649	826	482	682	205	IP66 – IK10	1,12,4,4X
600	600	766	250	CHA06006025	1	23,90	547	736	234	CPE060060	549	726	582	582	205	IP66 – IK10	1,12,4,4X
600	800	995	300	CHA06008030	1	33,50	747	965	284	CPE060080	749	955	582	782	255	IP66 – IK10	1,12,4,4X
800	1000	1195	300	CHA08010030	1	54,00	947	1165	284	CPE080100	949	1155	781	981	254	IP66 – IK10	1,12,4,4X
800	1200	1395	300	CHA08012030	1	60,70	1147	1365	284	CPE080120	1149	1355	781	1181	254	IP66 – IK10	1,12,4,4X
800	1200	1452,5	400	CHA08012040	1	73,30	1147	1422,5	384	CPE080120	1149	1412,5	781	1181	354	IP66 – IK10	1,12,4,4X

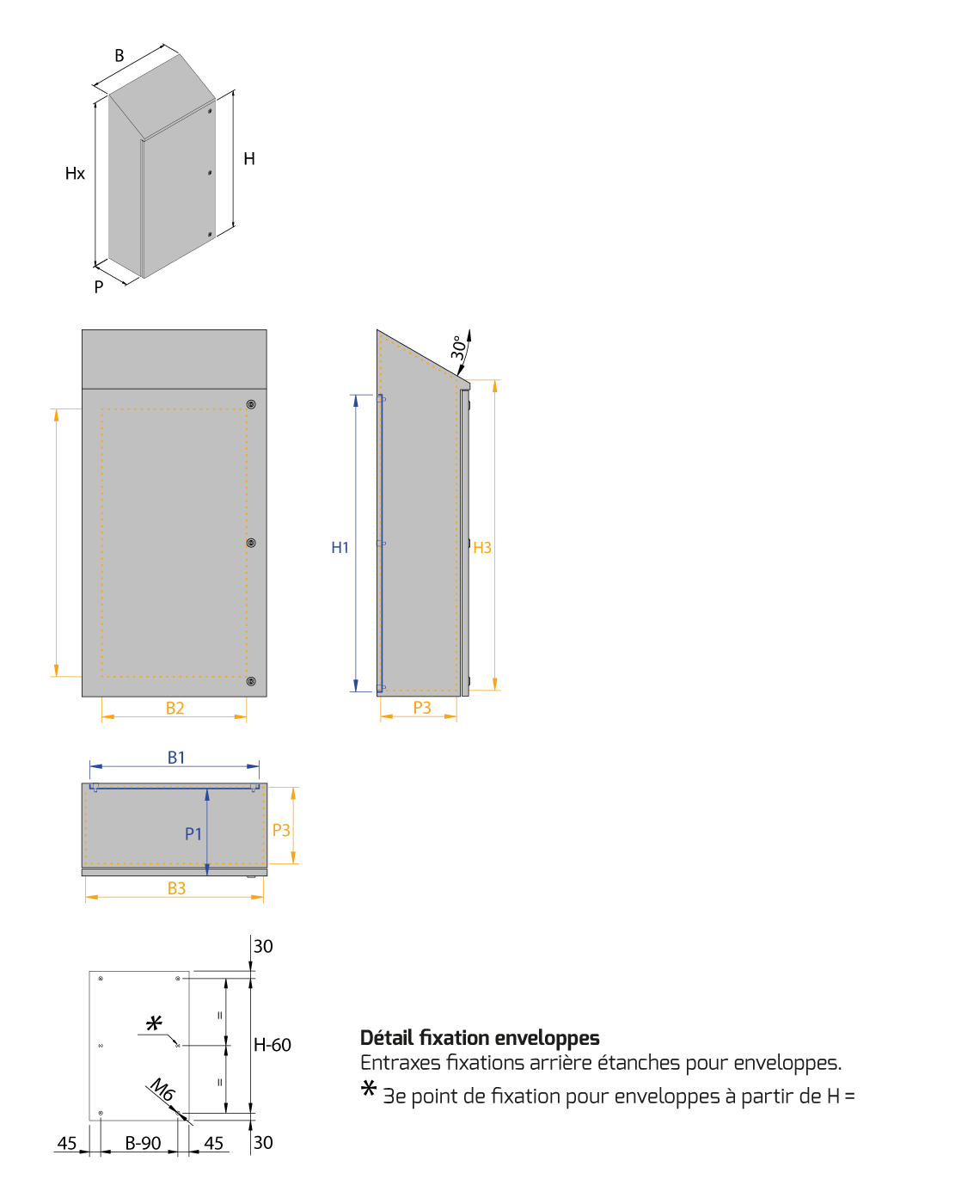

DESSIN TECHNIQUE

		Dimensions plaque de montage interne	Zone perçage porte	Zone perçage enveloppe
Base enveloppe	B	B1	B2	B3
Hauteur enveloppe	H	H1	H2	H3
Profondeur enveloppe	P	P1*		P3

* Distance utile entre plaque de montage interne et porte
