Les boîtes à boutons-poussoirs étanches Compex en acier inoxydable sont adaptées aux utilisations dans les secteurs industriels suivants : alimentaire, pharmaceutique, pétrochimique et naval. Une vaste gamme de produits pour basse tension personnalisables avec des accessoires et des usinages spéciaux qui répondent à toutes les exigences des clients.

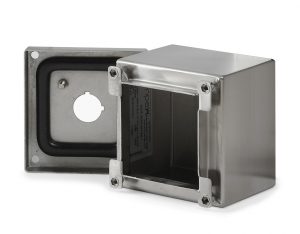

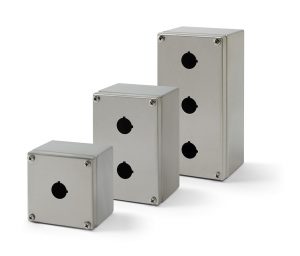

COUVERCLE PRÉ-PERCÉ : boîte à boutons-poussoirs avec trous standard pré-percés ø 22,5 mm.
ENTRETOISES INTERNES. Conçues pour permettre une installation facile des accessoires disponibles dans le catalogue.
FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret sur des supports (ou directement sur les systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.
ASSEMBLAGE COUVERCLE - STRUCTURE. Étudié pour garantir une étanchéité maximale entre la structure du coffret et le couvercle. Il a été conçu, en outre, pour éviter la coupure accidentelle du joint en cas de mauvais serrage des vis du couvercle.
SYSTÈME D’ANCRAGE VIS. Système placé à l’extérieur du bord du joint pour garantir l’étanchéité. Les vis de fixation du couvercle sont de type imperdable.
| Certifications | EN62208: IP66 IK08 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X |
|---|---|
| Matériaux | Acier inox : AISI 304 / WNr. 1.4301. |
| Sur demande | AISI 316 / WNr. 1.4404. |
| Finition | Scotch-Brite. Épaisseur: de 1,2 mm. |
| Structure | Corps monobloc plié et soudé en continu; des inserts traversants M5 borgnes sur le corps permettent la fixation murale sans usinages mécaniques. |
| Couvercle | Joint en polyuréthane (plage temp. -40 °C +90 °C) tout le long du périmètre. Vis de fixation du couvercle de type imperdable avec empreinte cruciforme (sur demande des empreintes différentes sont fournies). |
| Couvercle pré-percé | Trou de 22,5 mm de diamètre avec empreinte anti-rotation du bouton lors du montage. Distance entre les trous mesurée au centre 50 mm. |
| Équipement | Accessoires pour la mise à la terre et emballage sur carton. |
| Personnalisations | Service de perçage d’après dessin et solutions ad hoc. |
| Accessoires | Fixations murales. Plaque de montage interne. Supports de fixations DIN. Vis. |
* N° de fixations arrière
| Entraxes fixations arrière | Zone perçage couvercle | Zone perçage enveloppe | ||
| Base coffret | B | B1 | B2 | B3 |
| Hauteur coffret | H | H1 | H2 | H3 |
| Profondeur coffret | P | P3 |
| Classification IP | Déclaration de conformité CE | Déclaration de conformité UL_CSA |
|---|---|---|
 |
|
|
