PULSANTIERE SC.X

Le Pulsantiere stagne Compex in acciaio inox per ambienti quali: alimentare, farmaceutico, petrolchimico e marino. Un’ampia gamma di prodotti per bassa tensione personalizzabili con accessori e lavorazioni speciali che si adattano a tutte le richieste del cliente.

FORATURA SU COPERCHIO: foratura predefinita per pulsantiera normalizzata ø 22,5mm.

DISTANZIALI INTERNI. Studiati per permettere una facile installazione degli accessori disponibili a catalogo.

FISSAGGI POSTERIORI. Permettono di fissare correttamente la scatola su supporti (o direttamente sugli impianti) senza effettuare ulteriori lavorazioni meccaniche che potrebbero pregiudicare il grado di protezione.

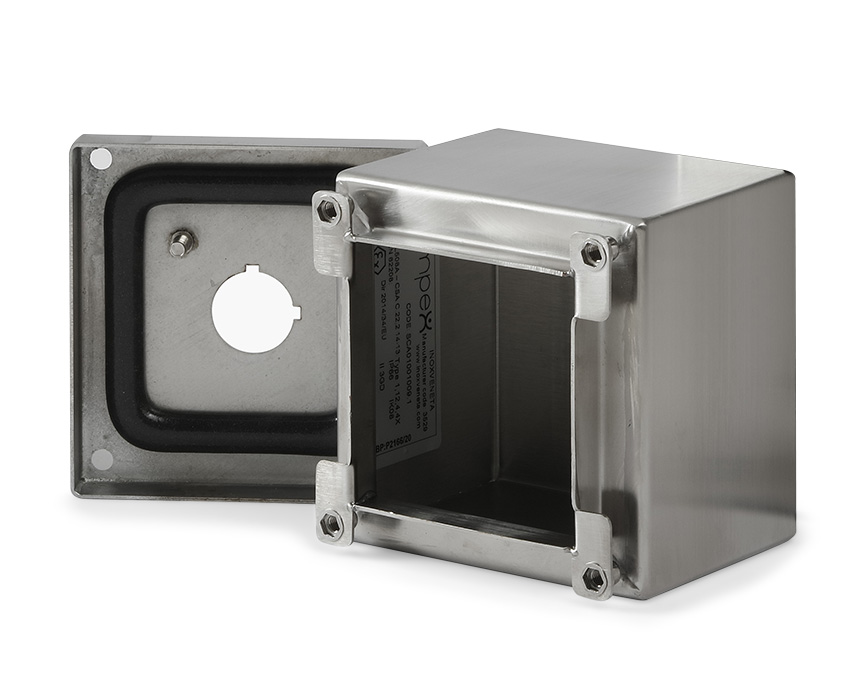

ACCOPPIAMENTO COPERCHIO MANTO. Studiato per ottenere la massima efficacia di compressione della guarnizione tra manto e coperchio. È stato inoltre studiato per evitare il taglio accidentale della guarnizione in caso di errato serraggio della viteria del coperchio.

SISTEMA AGGANCIO VITE. Sistema collocato all'esterno del bordo della guarnizione a garanzia della tenuta. La viteria di fissaggio del coperchio è dotata di sistema anti-perdita.

Puntare su ciascuna immagine per leggere la relativa didascalia

DISTANZIALI INTERNI. Studiati per permettere una facile installazione degli accessori disponibili a catalogo.

FISSAGGI POSTERIORI. Permettono di fissare correttamente la scatola su supporti (o direttamente sugli impianti) senza effettuare ulteriori lavorazioni meccaniche che potrebbero pregiudicare il grado di protezione.

ACCOPPIAMENTO COPERCHIO MANTO. Studiato per ottenere la massima efficacia di compressione della guarnizione tra manto e coperchio. È stato inoltre studiato per evitare il taglio accidentale della guarnizione in caso di errato serraggio della viteria del coperchio.

SISTEMA AGGANCIO VITE. Sistema collocato all'esterno del bordo della guarnizione a garanzia della tenuta. La viteria di fissaggio del coperchio è dotata di sistema anti-perdita.

Vuoi scaricare la documentazione di prodotto?

CARATTERISTICHE TECNICHE

Certificazioni	EN62208: IP66 IK08 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Materiali	Acciaio inox: AISI 304 / WNr. 1.4301.
Su richiesta	AISI 316 / WNr. 1.4404.
Finitura	Scotch-Brite. Spessore: da 1,2 mm.
Struttura	Corpo monostruttura piegato e saldato in continuo. Boccole M5 cieche sul corpo permettono il fissaggio a parete senza lavorazioni meccaniche.
Coperchio	Guarnizione poliuretanica (range temp. -40°C +90°C) stesa lungo il perimetro. Viteria di fissaggio coperchio con impronta a croce dotata di sistema anti-perdita accidentale (su richiesta è possibile fornire impronte differenti).
Foratura coperchio	Foratura diametro 22,5 con impronta antirotazione. Interasse fori 50 mm.
Dotazione	Accessori per la messa a terra e imballo su cartone.
Personalizzazioni	Servizio di foratura a disegno e soluzioni ad-hoc.
Accessori	Staffe a parete. Piastra interna. Supporti per guide Din. Viti.

Tabella dimensionale disponibile nella versione pdf del catalogo generale.

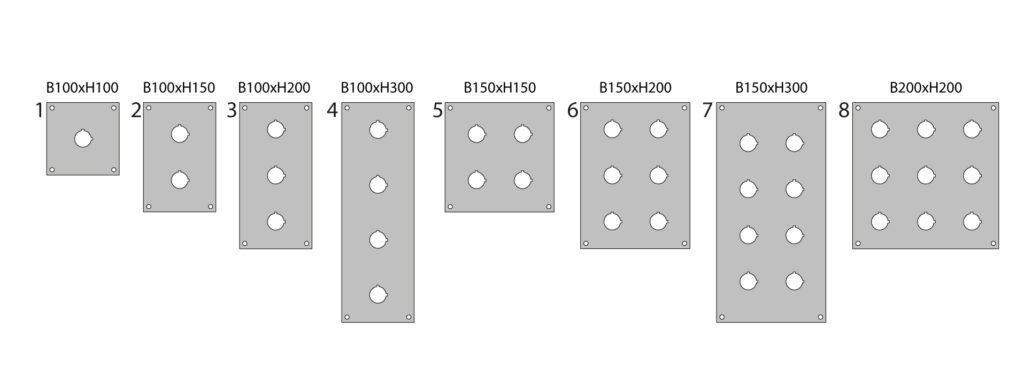

TABELLA DIMENSIONALE

	DIMENSIONI PULSANTIERA			CODICE	PESO	FORI	UTILE LAVORAZIONI			INTERASSI FISSAGGI SCATOLA			CERTIFICAZIONI
	B	H	P			N°	B3	H3	P3	N° *	B1	H2	EN62208	UL/CSA
	mm	mm	mm		Kg	qtà	mm	mm	mm	Pz	mm	mm	EN60529 - EN62262	UL50E / CSA 22.2
1	100	100	90	SCA01001009.1	1,10	1	82	72	54	2	50	60	IP66 / IP69K – IK08	1,12,4,4X
2	100	150	90	SCA01001509.2	1,30	2	132	72	54	2	50	110	IP66 / IP69K – IK08	1,12,4,4X
3	100	200	90	SCA01002009.3	1,50	3	182	71	54	2	50	160	IP66 / IP69K – IK08	1,12,4,4X
4	100	300	90	SCA01003009.3	1,90	4	282	71	54	2	50	260	IP66 / IP69K – IK08	1,12,4,4X
5	150	150	90	SCA01501509.4	1,50	2x2	132	71	54	2	75	110	IP66 / IP69K – IK08	1,12,4,4X
6	150	200	90	SCA01502002.6	1,80	2x3	182	71	54	2	75	160	IP66 / IP69K – IK08	1,12,4,4X
7	150	300	90	SCA01503009.8	2,30	2x4	282	70	54	4	110	260	IP66 / IP69K – IK08	1,12,4,4X
8	200	200	90	SCA02002009.9	2,10	3x3	182	70	54	4	160	160	IP66 / IP69K – IK08	1,12,4,4X

* N° di fissaggi posteriori

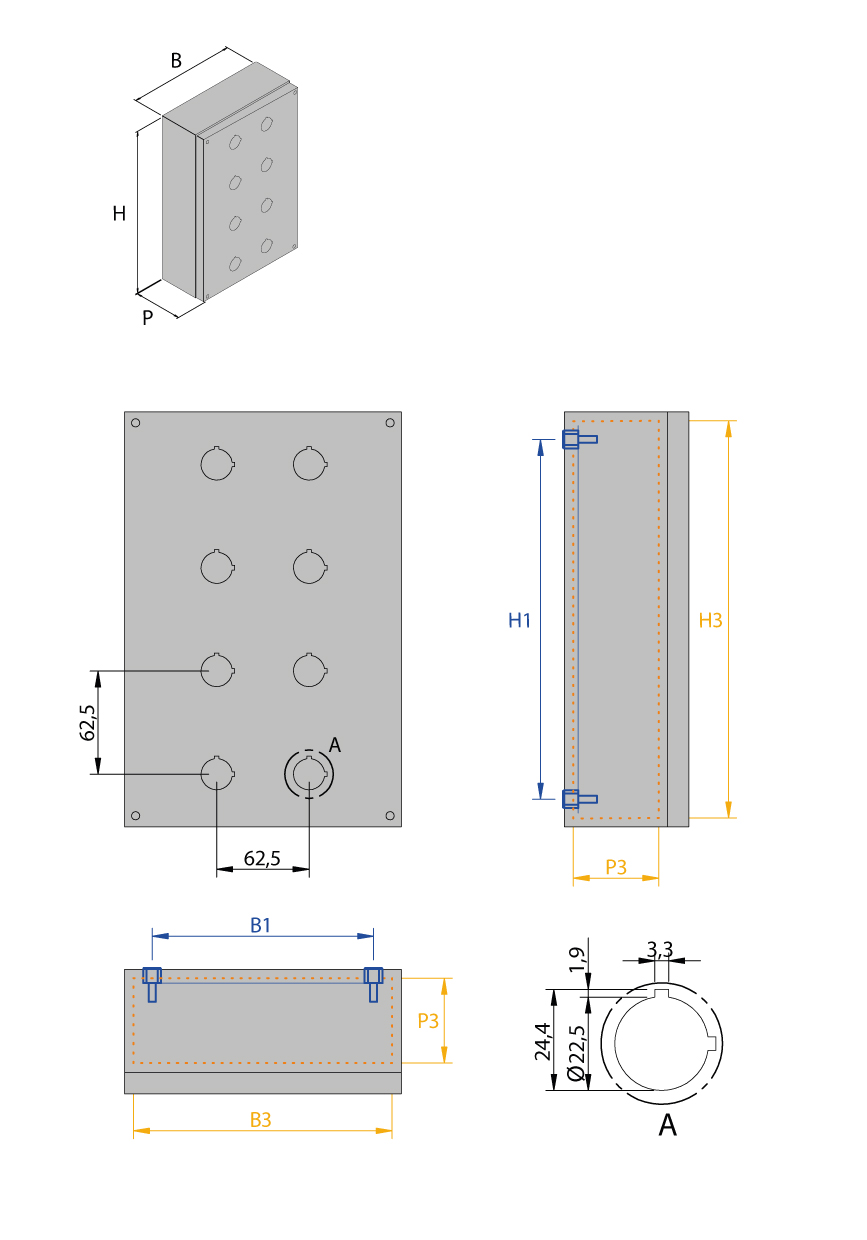

DISEGNO TECNICO

		Interassi fissaggi posteriori	Area foratura coperchio	Area foratura involucro
Base scatola	B	B1	B2	B3
Altezza scatola	H	H1	H2	H3
Profondità scatola	P			P3
