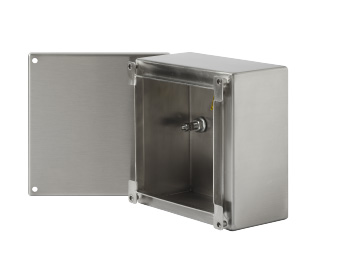

COFFRETS DE JONCTION SC

Coffrets de jonction pour basse tension

Les coffrets de jonction pour basse tension Compex couvrent une vaste gamme de dimensions et d'assortiments ; ils représentent, par conséquent, la solution idéale pour l’utilisation dans les secteurs alimentaire, pharmaceutique, chimique et naval. Réalisés en acier inoxydable AISI 304 (et sur demande en AISI 316), ils offrent un degré de protection IP66. Sur demande, ils sont également disponibles avec la certification UL/CSA.

Compte tenu de leur résistance mécanique spécifique aux contraintes climatiques et environnementales, les coffrets de jonction Compex sont adaptés à une installation dans des environnements agressifs industriels, pétrochimiques, mécaniques, navals, etc.

ENTRETOISES INTERNES. Conçues pour permettre une installation facile des accessoires disponibles dans le catalogue.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret sur des supports (ou directement sur les systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

ASSEMBLAGE COUVERCLE - STRUCTURE. Étudié pour garantir une étanchéité maximale entre la structure du coffret et le couvercle. Il a été conçu, en outre, pour éviter la coupure accidentelle du joint en cas de mauvais serrage des vis du couvercle.

SYSTÈME D’ANCRAGE VIS. Système placé à l’extérieur du bord du joint pour garantir l’étanchéité. Les vis de fixation du couvercle sont de type imperdable.

Pointez sur chaque image pour lire la légende correspondante

ENTRETOISES INTERNES. Conçues pour permettre une installation facile des accessoires disponibles dans le catalogue.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret sur des supports (ou directement sur les systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

ASSEMBLAGE COUVERCLE - STRUCTURE. Étudié pour garantir une étanchéité maximale entre la structure du coffret et le couvercle. Il a été conçu, en outre, pour éviter la coupure accidentelle du joint en cas de mauvais serrage des vis du couvercle.

SYSTÈME D’ANCRAGE VIS. Système placé à l’extérieur du bord du joint pour garantir l’étanchéité. Les vis de fixation du couvercle sont de type imperdable.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN62208: IP66 IK08 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande AISI 316 / WNr. 1.4404. Finition : Scotch-Brite. Épaisseur : de 1,2 mm.
Structure	Corps monobloc plié et soudé en continu; des inserts traversants M5 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte	Joint en polyuréthane (plage temp. -40 °C +90 °C) tout le long du périmètre. Vis de fixation du couvercle de type imperdable avec empreinte cruciforme (sur demande des empreintes différentes sont fournies).
Équipement	Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Fixations murales. Plaque de montage interne. Supports de fixations DIN. Vis.

Tableau des dimensions disponible dans la version pdf du catalogue général.

TABLEAU DIMENSIONNEL

DIMENSIONS DU COFFRET			CODE	POIDS	SURFACE UTILE PERÇAGE					ENTRAXES FIXATIONS ARRIÈRE			CERTIFICATIONS
B	H	P		Kg	B2	H2	B3	H3	P3	N° *	H1	H2	EN62208	UL/CSA
mm	mm	mm		Kg	mm	mm	mm	mm	mm	Pz	mm	mm	EN60529 - EN62262	UL50E / CSA 22.2
100	100	90	SCA01001009	1,10	61	61	82	82	54	2	50	60	IP66 / IP69K – IK08	1,12,4,4X
100	150	90	SCA01001509	1,30	61	111	82	132	54	2	50	110	IP66 / IP69K – IK08	1,12,4,4X
100	200	90	SCA01002009	1,50	61	161	82	181	54	2	50	160	IP66 / IP69K – IK08	1,12,4,4X
150	150	90	SCA01501509	1,50	111	111	132	131	54	2	75	110	IP66 / IP69K – IK08	1,12,4,4X
150	150	120	SCA01501512	2,00	111	111	132	130	84	2	75	110	IP66 / IP69K – IK08	1,12,4,4X
150	200	90	SCA01502009	1,80	111	161	132	181	54	2	75	160	IP66 / IP69K – IK08	1,12,4,4X
150	300	90	SCA01503009	2,30	111	261	132	280	54	2	75	260	IP66 / IP69K – IK08	1,12,4,4X
200	200	90	SCA02002009	2,10	161	161	182	180	54	4	160	160	IP66 / IP69K – IK08	1,12,4,4X
200	200	120	SCA02002012	2,60	161	161	182	179	84	4	160	160	IP66 / IP69K – IK08	1,12,4,4X
200	300	90	SCA02003009	2,70	161	261	182	279	54	4	160	260	IP66 / IP69K – IK08	1,12,4,4X
200	300	120	SCA02003012	3,20	161	261	182	278	84	4	160	260	IP66 / IP69K – IK08	1,12,4,4X
200	400	120	SCA02004012	3,90	161	361	182	377	84	4	160	360	IP66 / IP69K – IK08	1,12,4,4X
250	350	120	SCA02503512	4,00	211	311	232	326	84	4	210	310	IP66 / IP69K – IK08	1,12,4,4X
300	300	120	SCA03003012	4,10	261	261	282	276	84	4	260	260	IP66 / IP69K – IK08	1,12,4,4X
300	400	120	SCA03004012	4,90	261	361	282	375	84	4	260	360	IP66 / IP69K – IK08	1,12,4,4X

* N° de fixations arrière

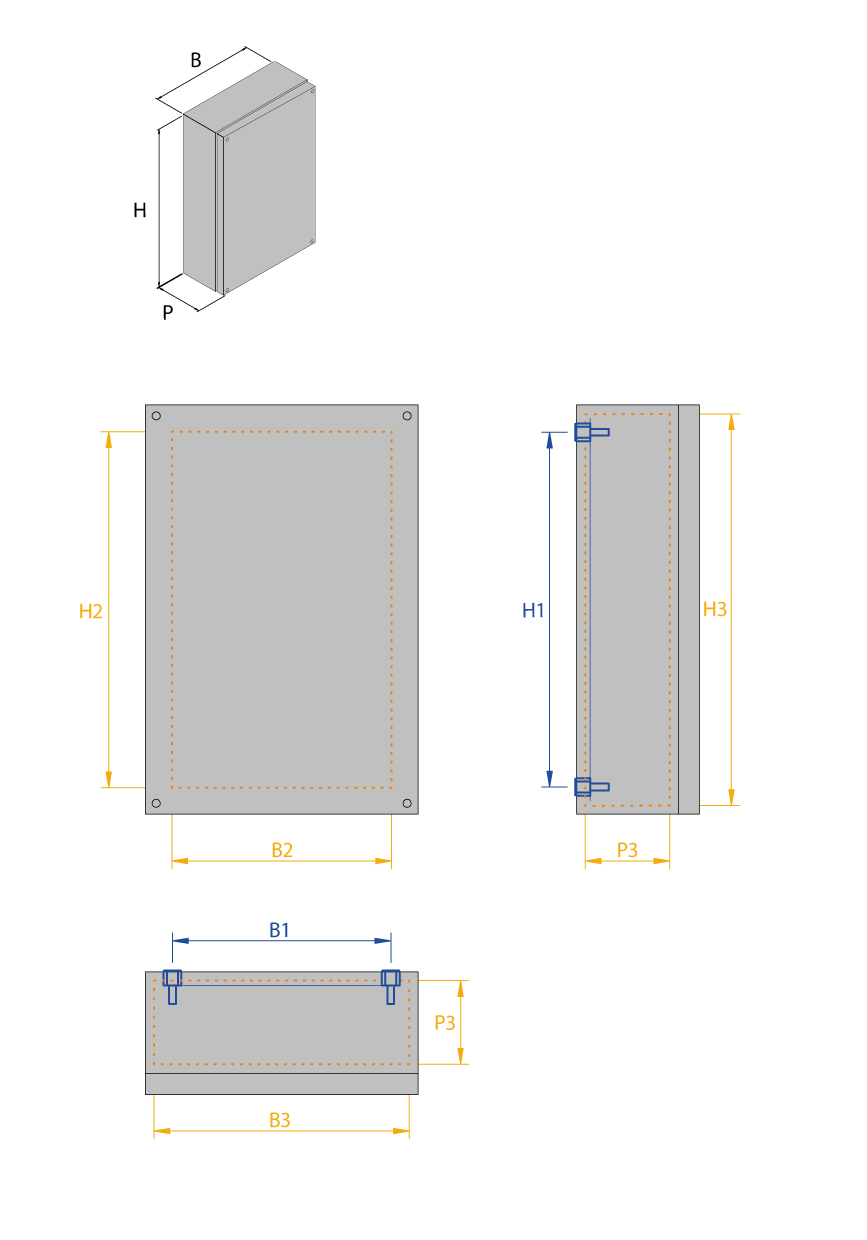

DESSIN TECHNIQUE

		Entraxes fixations arrière	Zone perçage couvercle	Zone perçage enveloppe
Base coffret	B	B1	B2	B3
Hauteur coffret	H	H1	H2	H3
Profondeur coffret	P			P3
