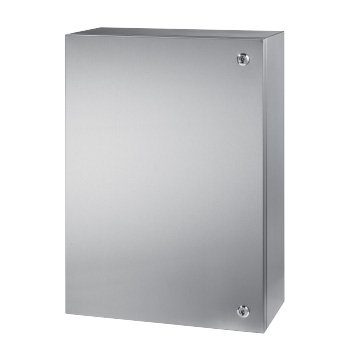

CASSE PORTA CIECA CC




Le casse stagne in acciaio inox Compex per bassa tensione sono ideali in ambienti difficili e particolarmente indicate per l'utilizzo nei settori alimentare, farmaceutico, marino e chimico nei quali è necessaria la massima resistenza agli agenti aggressivi. La serie offre un'ampia personalizzazione con l'utilizzo di accessori presenti nella gamma, con le lavorazioni speciali e le soluzioni ad-hoc progettate su richiesta e in collaborazione col cliente.





CARATTERISTICHE TECNICHE

Certificazioni EN 62208: IP66 IK10
UL508A - CSA 22,2: NEMA Type 1,12,4,4X
Materiali Acciaio inox: AISI 304 / WNr. 1.4301.
Su richiesta: AISI 316 / WNr. 1.4404.
Finitura: Scotch-Brite.
Spessore: da 1,2 mm.
Piastra di cablaggio: lamiera zincata.
Spessore: 2,5 mm.
Struttura Corpo monostruttura piegato e saldato in continuo,
boccole M6 cieche sul corpo permettono il fissaggio a parete senza lavorazioni meccaniche.
Porta Cerniere a scomparsa in acciaio inox AISI 304 con apertura superiore a 120°.
Chiusure in zama cromata con impronta doppia aletta 3mm (su richiesta, AISI 304 e differenti impronte).
Stesa lungo il perimetro una guarnizione poliuretanica (range temp. -40°C + 90°C).
Dotazione Accessori per la messa a terra ed imballo su cartone.
Personalizzazioni Servizio di foratura a disegno e soluzioni ad-hoc.
Accessori Piastra di cablaggio.
Controporta interna.
Tetto parapioggia.
Staffe a parete.
Sistemi di chiusura.
Tasca portadocumenti.

PORTATE MASSIME

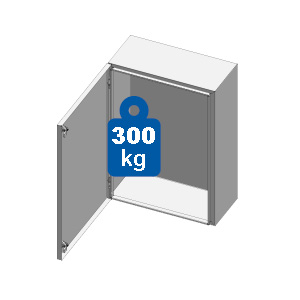

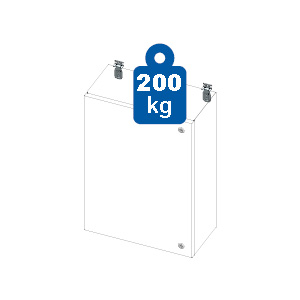

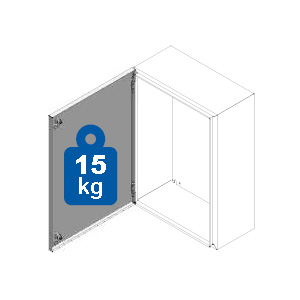

PORTA PIASTRA DI FONDO STANDARD N° 2 STAFFE FISSAGGIO PARETE PORTATA TOTALE



Tabella dimensionale disponibile nella versione pdf del catalogo generale.

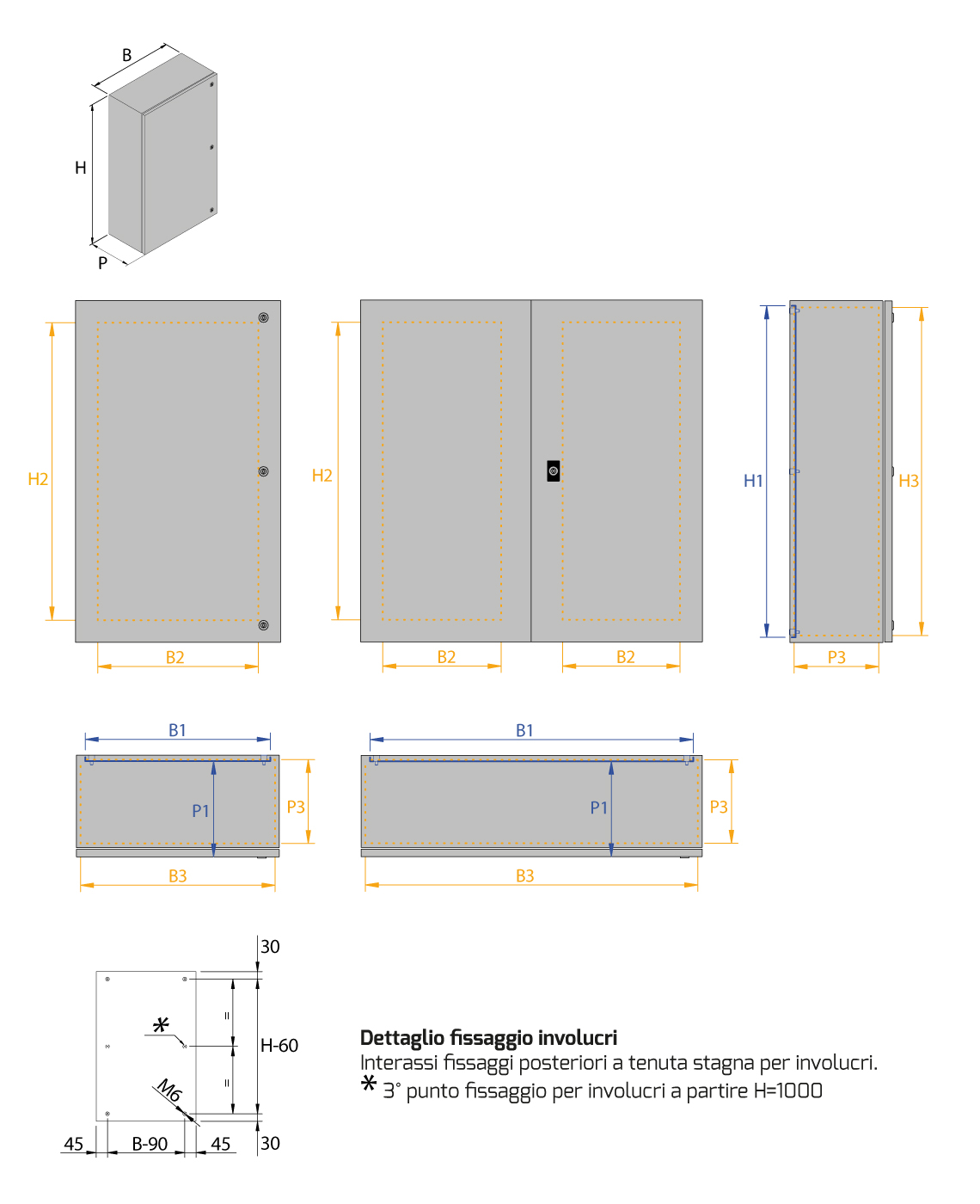

DISEGNO TECNICODisegno tecnico cassa CC

Dimensioni piastra interna Area foratura porta Area foratura involucro
Base involucro B B1 B2 B3
Altezza involucro H H1 H2 H3
Profondità involucro P P1* P3
* Distanza utile tra piastra interna e porta

Scarica l'IP Rating e le dichiarazioni di conformità

IP Rating Dichiarazione di conformità CE Dichiarazione di conformità UL_CSA
