GEHÄUSE GESCHLOSSENE TÜR CC

Die dichten Niederspannungs-Edelstahlgehäuse von Compex sind ideal für den Einsatz in besonders schwierigen Umgebungen, insbesondere im Nahrungsmittelbereich, im Marinesektor und in der chemischen bzw. petrochemischen Industrie, wo maximale Widerstandsfähigkeit gegen aggressive Umgebungen gefordert wird. Die Baureihe von Schaltschrankgehäusen ist mit rückseitig angebrachten Befestigungselementen zur einfachen Wandbefestigung ausgestattet und kann durch zahlreiche Zubehörteile, Sonderbearbeitungen und auf die individuellen Bedürfnisse des Kunden zugeschnittene Lösungen personalisiert werden.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich:: -40°C +90°C.

HINTERE BEFESTIGUNGEN. Sie gestatten eine korrekte Befestigung des Kastens an der Wand (oder direkt an den Anlagen), ohne weitere mechanische Bearbeitungen, die den Schutzgrad beeinträchtigen könnten, zu erfordern.

FEINGUSS-SCHARNIERE aus Edelstahl mit Öffnungswinkel mindestens 120°.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich:: -40°C +90°C.

FEINGUSS-SCHARNIERE aus Edelstahl mit Öffnungswinkel mindestens 120°.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1, 12, 4, 4X
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. Auf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-Brite. Stärke: da 1,2 mm. Verkabelungsplatte: verzinktes Blech. Stärke: 2,5 mm.
Struktur	Gebogener, durchgehend verschweißter Monostruktur-Korpus, Blindnietmuttern M6 am Korpus gestatten eine Wandbefestigung ohne mechanische Bearbeitungen.
Tür	Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°. Verchromter Zamak-Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze). Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C + 90°C).
Ausstattung	Zubehör für die Erdung und Kartonverpackung.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Verkabelungsplatte. Innentür. Regendach. Wandbügel. Verschlusssysteme. Dokumententasche.

MAXIMALE TRAGFÄHIGKEITEN

TÜR	STANDARD-BODENPLATTE	2 WANDBEFESTIGUNGSBÜGEL	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs.

ABMESSUNGSTABELLE

GEHÄUSEABMESSUNGEN			ARTIKELNUMMER	TÜRANZAHL	GEWICHT	ABMESSUNGEN INNENPLATTE			ARTIKELNUMMER INNENPLATTE	WIRKSAMER QUERSCHNITT BEARBEITUNGEN					ZERTIFIZIERUNGEN
B	H	P				B1	H1	P1		B2	H2	B3	H3	P3	EN62208	UL/CSA
mm	mm	mm			Kg	mm	mm	mm		mm	mm	mm	mm	mm	EN60529-EN62262	UL50E / CSA 22.2
200	300	150	CCA02003015	1	5,30	147	270	134	CPE020030	149	260	182	282	105	IP66 – IK10	1,12,4,4X
300	300	150	CCA03003015	1	6,50	247	270	134	CPE030030	249	260	282	282	105	IP66 – IK10	1,12,4,4X
300	300	210	CCA03003021	1	8,50	247	270	194	CPE030030	249	260	282	282	165	IP66 – IK10	1,12,4,4X
300	400	150	CCA03004015	1	7,70	247	370	134	CPE030040	249	360	282	382	105	IP66 – IK10	1,12,4,4X
300	400	210	CCA03004021	1	9,80	247	370	194	CPE030040	249	360	282	382	165	IP66 – IK10	1,12,4,4X
400	300	210	CCA04003021	1	9,80	347	270	194	CPE040030	349	260	382	282	165	IP66 – IK10	1,12,4,4X
400	400	210	CCA04004021	1	11,40	347	370	194	CPE040040	349	360	382	382	165	IP66 – IK10	1,12,4,4X
400	500	210	CCA04005021	1	12,90	347	470	194	CPE040050	349	460	382	482	165	IP66 – IK10	1,12,4,4X
400	600	210	CCA04006021	1	14,40	347	570	194	CPE040060	349	560	382	582	165	IP66 – IK10	1,12,4,4X
400	600	250	CCA04006025	1	16,30	347	570	234	CPE040060	349	560	382	582	205	IP66 – IK10	1,12,4,4X
500	500	210	CCA05005021	1	14,70	447	470	194	CPE050050	449	460	482	482	165	IP66 – IK10	1,12,4,4X
500	500	300	CCA05005030	1	19,10	447	470	284	CPE050050	449	460	482	482	255	IP66 – IK10	1,12,4,4X
500	700	250	CCA05007025	1	20,30	447	670	234	CPE050070	449	660	482	682	205	IP66 – IK10	1,12,4,4X
600	400	210	CCA06004021	1	14,50	547	370	194	CPE060040	549	360	582	382	165	IP66 – IK10	1,12,4,4X
600	600	210	CCA06006021	1	18,50	547	570	194	CPE060060	549	560	582	582	165	IP66 – IK10	1,12,4,4X
600	600	250	CCA06006025	1	20,50	547	570	234	CPE060060	549	560	582	582	205	IP66 – IK10	1,12,4,4X
600	600	300	CCA06006030	1	23,30	547	570	284	CPE060060	549	560	582	582	255	IP66 – IK10	1,12,4,4X
600	800	250	CCA06008025	1	26,40	547	770	234	CPE060080	549	760	582	782	205	IP66 – IK10	1,12,4,4X
600	800	300	CCA06008030	1	29,40	547	770	284	CPE060080	549	760	582	782	255	IP66 – IK10	1,12,4,4X
600	1000	300	CCA06010030	1	40,10	547	970	284	CPE060100	549	960	581	981	254	IP66 – IK10	1,12,4,4X
700	500	210	CCA07005021	1	22,80	647	470	194	CPE070050	649	460	681	481	164	IP66 – IK10	1,12,4,4X
800	600	300	CCA08006030	1	34,60	747	570	284	CPE080060	749	560	781	581	254	IP66 – IK10	1,12,4,4X
800	800	300	CCA08008030	1	41,30	747	770	284	CPE080080	749	760	781	781	254	IP66 – IK10	1,12,4,4X
800	1000	300	CCA08010030	1	48,00	747	970	284	CPE080100	749	960	781	981	254	IP66 – IK10	1,12,4,4X
800	1200	300	CCA08012030	1	54,70	747	1170	284	CPE080120	749	1160	781	1181	254	IP66 – IK10	1,12,4,4X
800	1200	400	CCA08012040	1	64,80	747	1170	384	CPE080120	749	1160	781	1181	354	IP66 – IK10	1,12,4,4X
1000	750	300	CCA10007530	2	46,10	947	720	284	CPE100075	425	710	981	731	254	IP55 – IK10	1,12
1000	1000	300	CCA10010030	2	55,80	947	970	284	CPE100100	425	960	981	981	254	IP55 – IK10	1,12
1000	1200	300	CCA10012030	2	63,70	947	1170	284	CPE100120	425	1160	981	1181	254	IP55 – IK10	1,12
1200	800	300	CCA12008030	2	54,70	1147	770	284	CPE120080	525	760	1181	781	254	IP55 – IK10	1,12

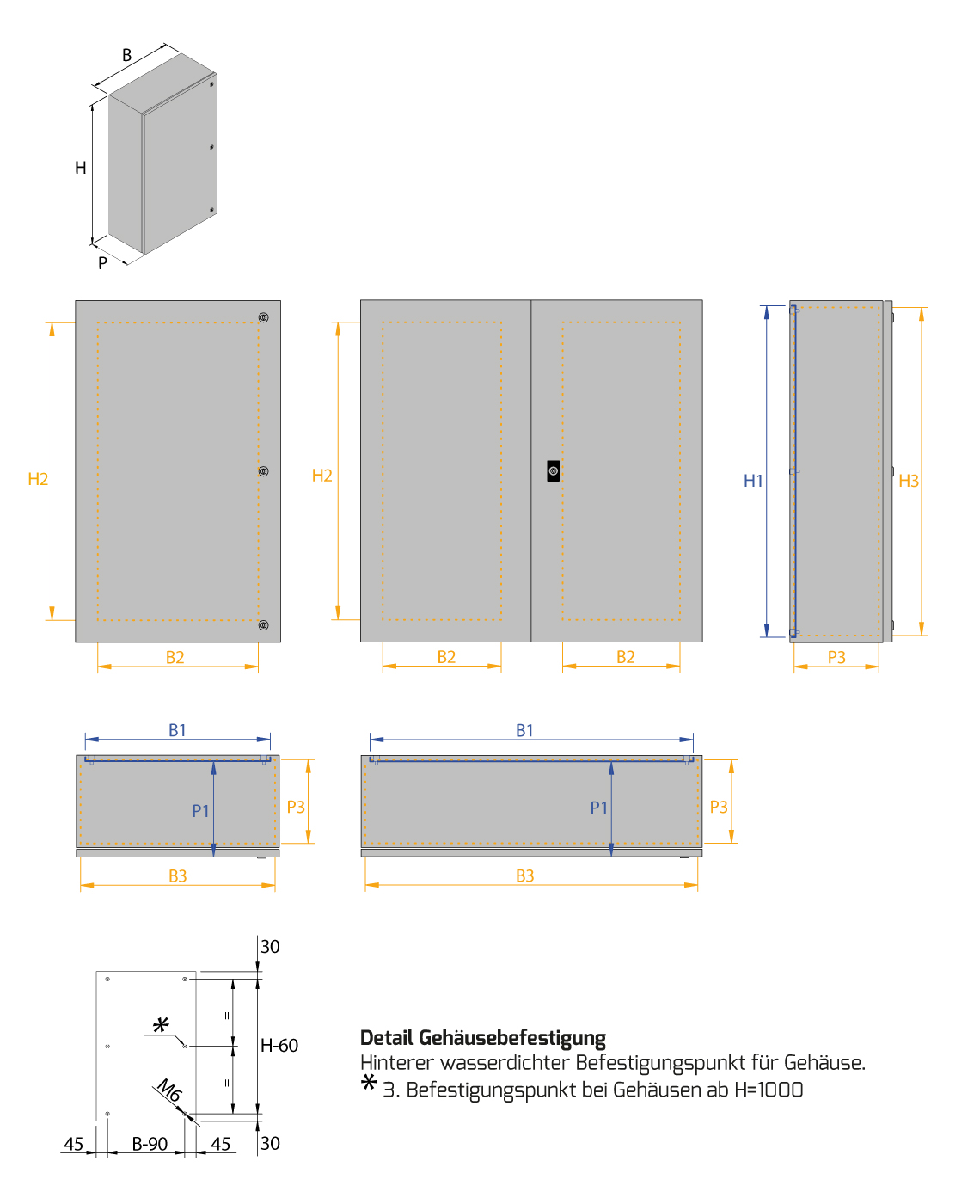

TECHNISCHE ZEICHNUNG

		Abmessungen innenplatte	Bohrbereich der Tür	Bohrbereich des Gehäuses
Gehäusebasis	B	B1	B2	B3
Gehäusehöhe	H	H1	H2	H3
Gehäusetiefe	P	P1*		P3

* Spielraum zwischen Innenplatte und Tür
