Zubehör Gehäuse

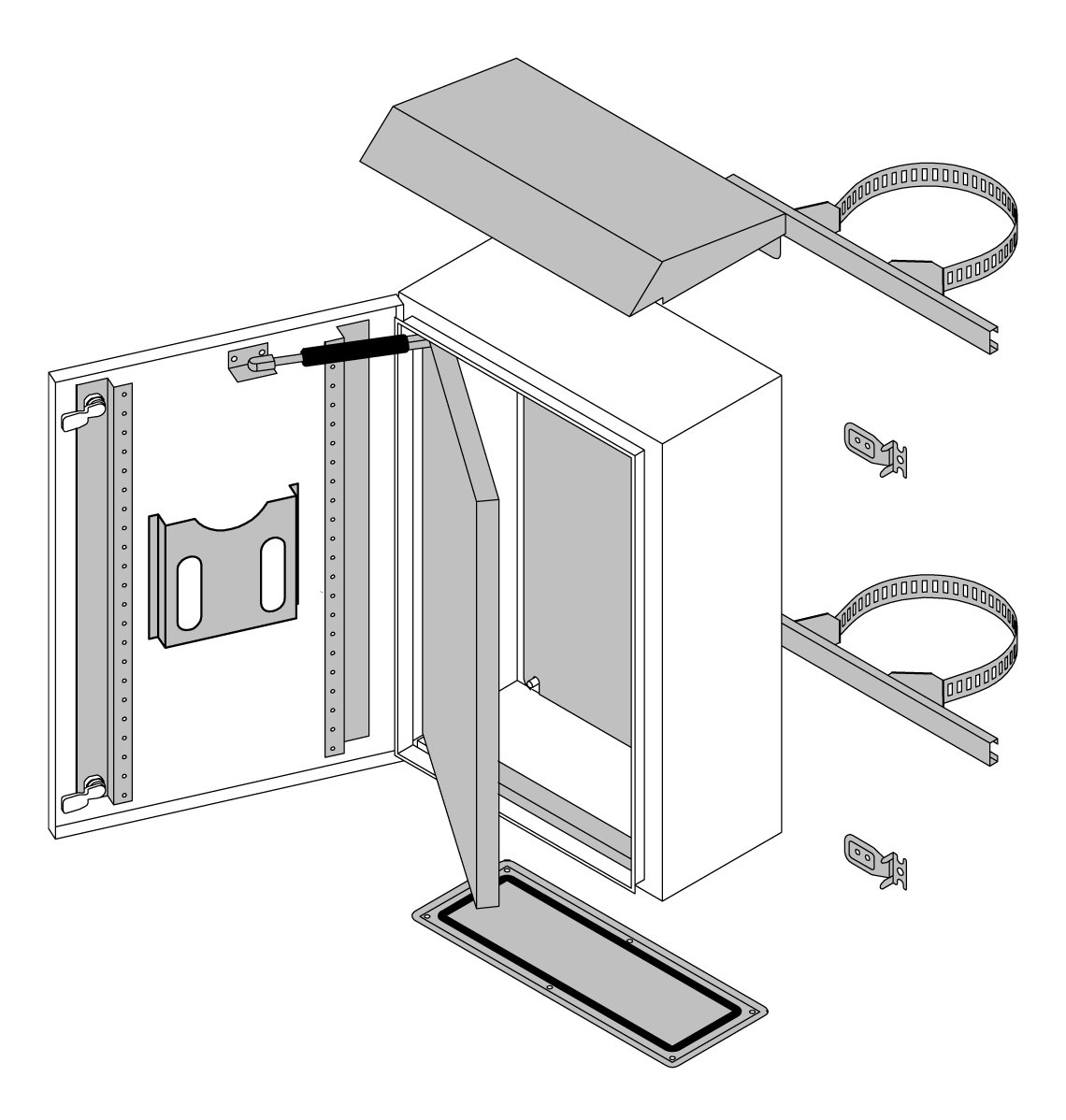

Das Kastensortiment von Compex wird durch eine umfangreiche Zubehörpalette ergänzt: Innenplatte, Innentür, Regendach, Wandbügel, Verschlusssysteme und Dokumententasche.
WICHTIG: je nach Zubehör (siehe entsprechende technische Spezifikationen) kann die Installation frei sein, d.h. der Kunde kann das Zubehör jederzeit montieren, bzw. die Installation muss auf Anfrage erfolgen, d.h. man muss sie vorher beim Unternehmen anfordern..

INNENPLATTE
WANDHALTERUNGS UND MASTBEFESTIGUNGS
INNENTÜR
TIEFENPROFILE
REGENDACH
VERSCHLUSSSYSTEME
KABELDURCHFÜHRUNGSFLANSCHE
SET TÜRPROFILE
TÜRBLOCKIERUNGSSYSTEME
ALLGEMEINES ZUBEHÖR FÜR GEHÄUSE

INNENPLATTE

Beschreibung: Innenplatte für die Installation von Geräten.
Material: verzinktes Blech, Stärke: 2,5 mm.
Auf Anfrage: Edelstahl AISI 304 / W.Nr. 1.4301, Stärke: 2,0 mm.
Stückzahl: 1er-Packung.
INSTALLATION: frei.

MONTAGEANLEITUNGEN
SCHNELLER, MASSGESCHNEIDERTER BOHRSERVICE

GEHÄUSEABMESSUNGEN		ARTIKELNUMMER	GEWICHT	ABM. INNENPLATTE		VERPACK.
B	H		Kg	B1*	H1*	St
mm	mm		Kg	mm	mm	St
200	300	CPE020030	1,00	147	270	1
300	300	CPE030030	1,70	247	270	1
300	400	CPE030040	2,20	247	370	1
400	300	CPE040030	2,30	347	270	1
400	400	CPE040040	3,10	347	370	1
400	500	CPE040050	4,00	347	470	1
400	600	CPE040060	4,80	347	570	1
500	500	CPE050050	5,10	447	470	1
500	700	CPE050070	7,60	447	670	1
600	400	CPE060040	5,20	547	370	1
600	600	CPE060060	8,30	547	570	1
600	800	CPE060080	11,10	547	770	1
600	1000	CPE060100	13,80	547	970	1
700	500	CPE070050	7,70	647	470	1
800	600	CPE080060	11,20	747	570	1
800	800	CPE080080	14,90	747	770	1
800	1000	CPE080100	18,60	747	970	1
800	1200	CPE080120	22,30	747	1170	1
1000	750	CPE100075	17,60	947	720	1
1000	1000	CPE100100	23,40	947	970	1
1000	1200	CPE100120	28,10	947	1170	1
1200	800	CPE120080	22,60	1147	770	1

* Bezug technische Darstellung gehäuse CC, gehäuse CL und gehäuse CH.

Zurück ↑

WANDHALTERUNGS UND MASTBEFESTIGUNGS

Beschreibung:

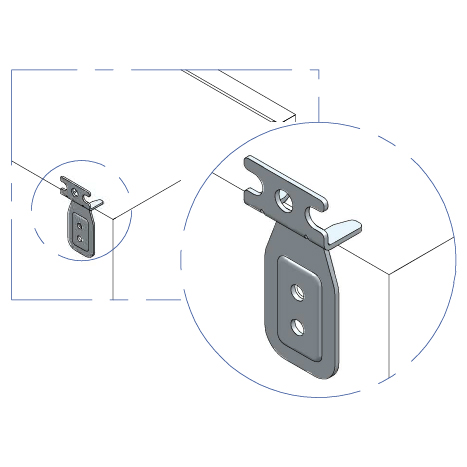

A:Wandbefestigungsbügel mit Mehrfachbohrung für eine einfache Wandmontage.

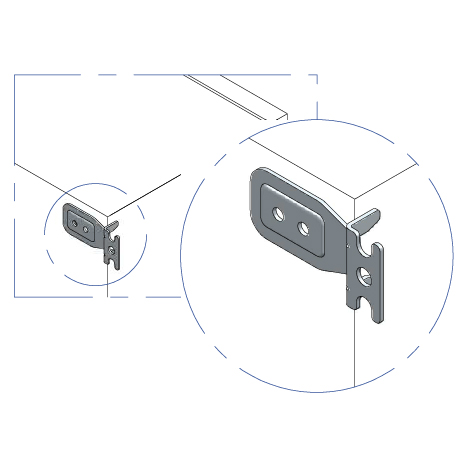

B: Wandbefestigungsbügel mit Erdungssystem und Mehrfachbohrung für eine einfache Wandmontage.

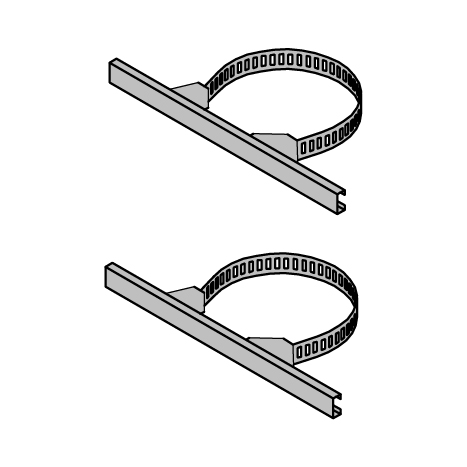

C: Halterung für Mastbefestigung für Gehäuse mit einer Breite von max. 600 mm
Material: Edelstahl AISI 316 / WNr 1.4404.
Stückzahl: siehe Tabelle.
INSTALLATION: frei.

BESCHREIBUNG	MATERIAL	ARTIKELNUMMER	VERPACK.
WANDHALTERUNGS-SATZ	AISI316 (W.Nr.1.4404)	ZB000501	2 St
SET WANDHALTERUNGEN MIT ERDUNG	AISI316 (W.Nr.1.4404)	ZB000503	2 St
MASTBEFESTIGUNGSSATZ	AISI316 (W.Nr.1.4404)	ZB100101	1 St

Zurück ↑

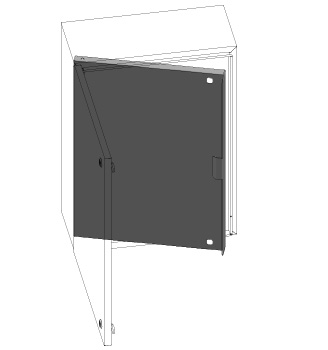

INNENTÜR

Beschreibung: Innentür für die Installation von Geräten, mit verstellbarer Tiefe und Schutzgrad IP20.
Material: Edelstahl AISI 304 / WNr 1.4301, Ausführung: Scotch-Brite.
Stückzahl: 1er-Packung mit Bügel und Befestigungsschrauben.
INSTALLATION: auf Anfrage.

MONTAGEANLEITUNGEN
SCHNELLER, MASSGESCHNEIDERTER BOHRSERVICE

GEHÄUSEABMESSUNGEN		ARTIKELNUMMER	GEWICHT	ABMESSUNGEN INNENTÜR			VERPACK.
B	H		Kg	B	H	P	St
mm	mm		Kg	mm	mm	mm	St
300	400	ZB002000	1,80	243	348	40÷65	1
400	500	ZB002001	3,00	343	448	40÷65	1
400	600	ZB002012	3,60	343	548	40÷65	1
500	500	ZB002010	3,60	443	448	40÷65	1
500	700	ZB002004	5,20	443	648	40÷65	1
600	600	ZB002005	5,20	543	548	40÷65	1
600	800	ZB002006	7,00	543	748	40÷65	1
600	1000	ZB002013	8,80	543	948	40÷65	1
800	1000	ZB002008	11,60	743	948	40÷65	1
800	1200	ZB002009	14,00	743	1148	40÷65	1

Zurück ↑

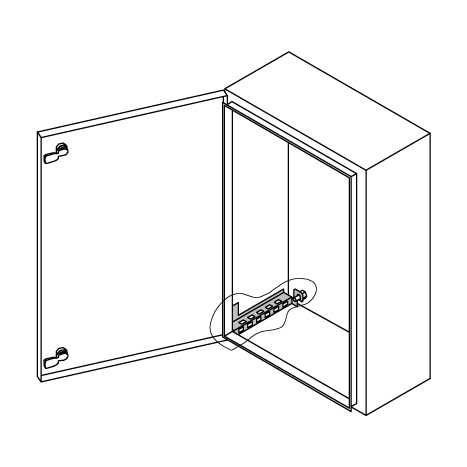

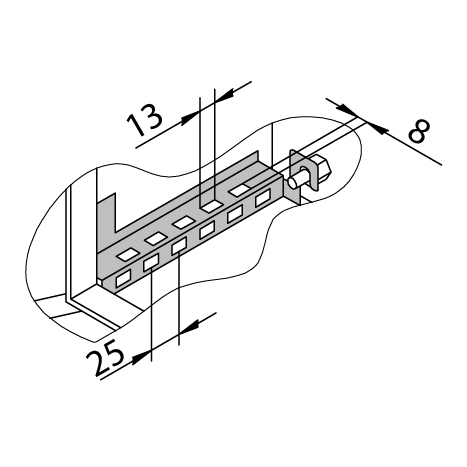

TIEFENPROFILE

Beschreibung: Tiefenprofile für Montage Profile und Innentür.
Material: Edelstahl AISI 304 / WNr 1.4301.
Stückzahl: 4er-Packung.
INSTALLATION: frei.

GEHÄUSEABMESSUNGEN	ARTIKELNUMMER	VERPACK.
P		St
mm
210	ZB007001	4
250	ZB007002	4
300	ZB007003	4
400	ZB007004	4

Zurück ↑

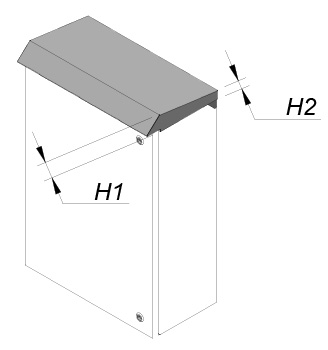

REGENDACH

Beschreibung: Regendach mit 10°-Neigung und Vorsprung 50 mm Für einen höheren Schutz des Gehäuses.
Material: Edelstahl AISI 316 / WNr 1.4404, Ausführung: Scotch-Brite.
Stückzahl: 1er-Packung und Befestigungsschrauben.
INSTALLATION: frei.

MONTAGEANLEITUNGEN

GEHÄUSEABMESSUNGEN		ARTIKELNUMMER	ABMESSUNGEN REGENDACH				VERPACK.
B	P		B1	H1	H2	P1	St
mm	mm		mm	mm	mm	mm	St
200	150	ZF001009	206	50	20	177	1
300	150	ZF001010	306	50	20	177	1
300	210	ZF001011	306	50	20	237	1
400	210	ZF001012	406	50	20	237	1
400	250	ZF001013	406	50	20	277	1
500	210	ZF001015	506	50	20	237	1
500	250	ZF001016	506	50	20	277	1
500	300	ZF001025	506	50	20	327	1
600	210	ZF001026	606	50	20	237	1
600	250	ZF001017	606	50	20	277	1
600	300	ZF001018	606	50	20	327	1
700	210	ZF001027	706	50	20	237	1
800	300	ZF001020	806	50	20	327	1
800	400	ZF001021	806	50	20	427	1
1000	300	ZF001022	1006	50	20	327	1
1200	300	ZF001023	1206	50	20	327	1

Zurück ↑

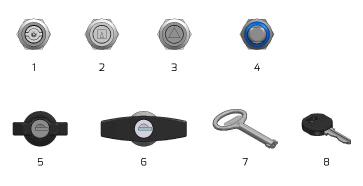

VERSCHLUSSSYSTEME

Beschreibung: Verschlüsse und Griffe für vom Standard abweichende Lösungen.
Material: verchromter Zamak- Edelstahl Aisi 304 / WNr 1.4301.
Stückzahl: 1er-Packung.
INSTALLATION: frei.

MONTAGEANLEITUNGEN

	BESCHREIBUNG	MATERIAL	ARTIKELNUMMER	VERPACK.

1	BOX DOPPELBARTEINSATZ 3MM	CHROM	ZG000101	1 St
1	BOX DOPPELBARTEINSATZ 3MM	EDELSTAHL	ZG000102	1 St
2	BOX VIERKANTEINSATZ 8MM	EDELSTAHL	ZG000103	1 St
3	BOX DREIECKEINSATZ 8MM	EDELSTAHL	ZG000104	1 St
4	BOX HYGIENIC DESIGN MIT SCHLÜSSEL	EDELSTAHL	ZG000105	1 St
5	BOX FLÜGELVERSCHLUSS MIT SCHLÜSSEL EK333	ZAMAK	ZG000106	1 St
5	BOX FLÜGELVERSCHLUSS MIT SCHLÜSSEL E455	ZAMAK	ZG000131	1 St
6	BOX FLÜGELVERSCHLUSS MIT SCHLÜSSEL EK333	ZAMAK	ZG000107	1 St
7	SCHLÜSSEL DOPPELBARTEINSATZ	-	ZG000108	2 St
	SCHLÜSSEL VIERKANTEINSATZ	-	ZG000109	2 St
	SCHLÜSSEL DREIECKEINSATZ	-	ZG000110	2 St
8	SCHLÜSSEL YALE CODIERUNG EK333	-	ZG000111	5 St
8	SCHLÜSSEL YALE CODIERUNG E455	-	ZG000112	5 St

Zurück ↑

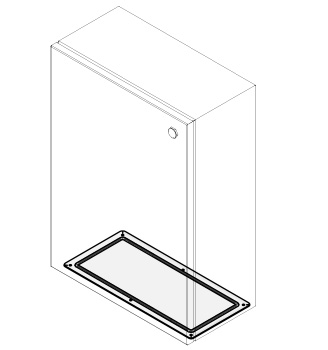

KABELDURCHFÜHRUNGSFLANSCHE

Beschreibung: Kabeldurchführungsflansche gemäß UL / CSA-Normen.
Material: Edelstahl AISI 316 / WNr 1.4404.
Stückzahl: 1er-Packung.
INSTALLATION: auf Anfrage.

MONTAGEANLEITUNGEN

GEHÄUSEABMESSUNGEN		ARTIKELNUMMER	FLANSCHABMESSUNGEN		ANZAHL	VERPACK.	ZULASSUNG
B	P		B	P	PZ	PZ	UR
mm	mm		mm	mm			NEMA TYPE
300	150	ZF000001	300	100	4	1	1,12,4,4X
	210
400	150	ZF000002	400	150	6	1	1,12,4,4X
	210
	250
500	210	ZF000003	500	150	6	1	1,12,4,4X
600	210
500	250	ZF000004	500	200	6	1	1,12,4,4X
	300
600	250
600	300/400	ZF000005	500	250	6	1	1,12,4,4X
800	300/400
1000	300/400
1200	300/400

Zurück ↑

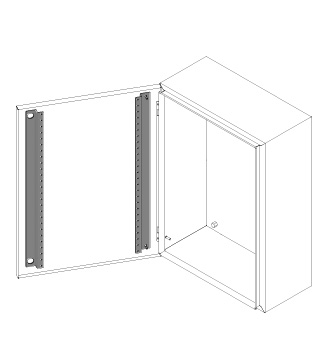

SET TÜRPROFILE

Beschreibung: Türprofile für die Zubehörinstallation.
Material: verzinktes Blech, Stärke: 2,0 mm.
Menge: 2-Sück-Verpackung.
INSTALLATION: frei.

MONTAGEANLEITUNGEN

TÜRABMESSUNGEN	ARTIKELNUMMER	VERPACK.
H		St
mm		St
400	ZB006000	2
500	ZB006002	2
600	ZB006003	2
700	ZB006004	2
800	ZB006006	2
1000	ZB006008	2
1200	ZB006009	2

Zurück ↑

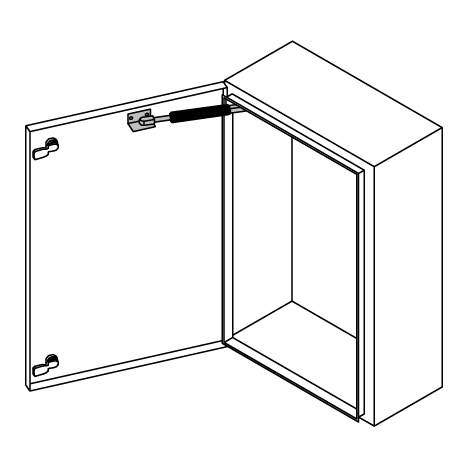

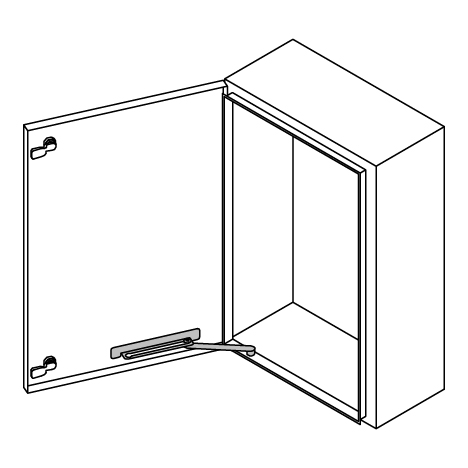

TÜRBLOCKIERUNGSSYSTEME

Beschreibung: mechanische oder Gasfeder-Türverriegelungssysteme.
Material: siehe Tabelle.
Menge: siehe Tabelle.
INSTALLATION: auf Anfrage.

MONTAGEANLEITUNGEN

BESCHREIBUNG	MATERIAL	ARTIKELNUMMER	KRAFT	VERPACK.
			N	St
FERMO PORTA MECCANICO	AISI 304	ZG000515	-	1
FERMO PORTA CON MOLLA A GAS	AISI 304	ZG000525	100	1
FERMO PORTA CON MOLLA A GAS	AISI 304	ZG000530	200	1
FERMO PORTA CON MOLLA A GAS	AISI 304	ZG000540	400	1

Zurück ↑

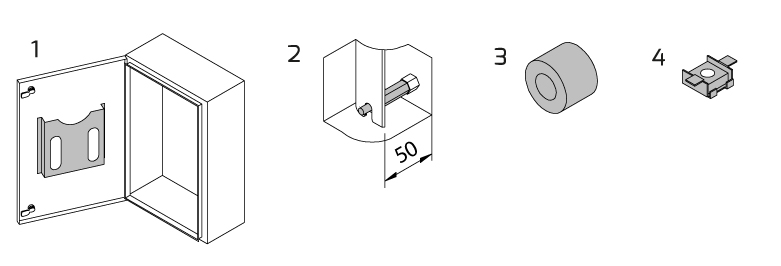

ALLGEMEINES ZUBEHÖR FÜR GEHÄUSE

Beschreibung: Zubehörlinie mit freier Installation.
Material: siehe Tabelle.
Menge: siehe Tabelle.
INSTALLATION: frei.

	BESCHREIBUNG	MATERIAL	ARTIKELNUMMER	VERPACK.
				St
1	DOKUMENTENTASCHE A4	PVC	ZG003000	1
2	ABSTANDHALTER FÜR INNENPLATTE 50mm	VERZINKT	ZG000100	4
3	ABSTANDSSTÜCKE FÜR INNENPLATTE AB 15mm	PVC	ZG000200	4
4	FLÜGELMUTTER-SATZ 8X13	-	ZG000010	30
